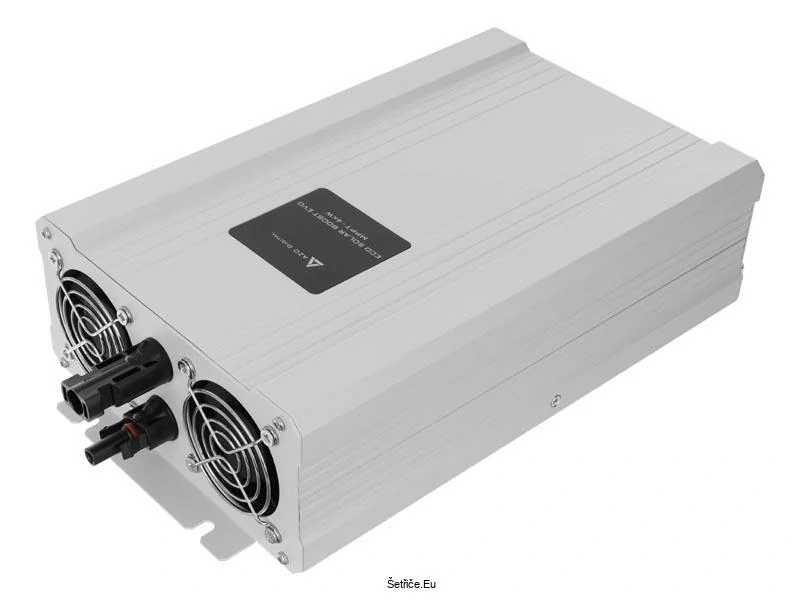

Solární invertor ECO Solar Boost EVO MPPT-4000 4kW, fotovoltaický ohřev bojleru

Převodník ECO Solar Boost EVO MPPT-4000 umožňuje přímé použití systémů fotovoltaických panelů pro napájení odporových topných zařízení, jako jsou elektrokotle, topidla, topné rohože, ohřev vody atd.

Systém je jednoduchý , vyžaduje pouze připojení příslušného počtu fotovoltaických panelů s provozním napětím 120-350V

Stejnosměrný proud generovaný v panelech, který nelze přivádět přímo do topných zařízení, se v měniči přeměňuje na střídavý proud , který lze použít k napájení topných zařízení.
Maximálnívýkon systému je 4kW , převodník má prioritní výstup číslo "1" a závislý výstup číslo "2".

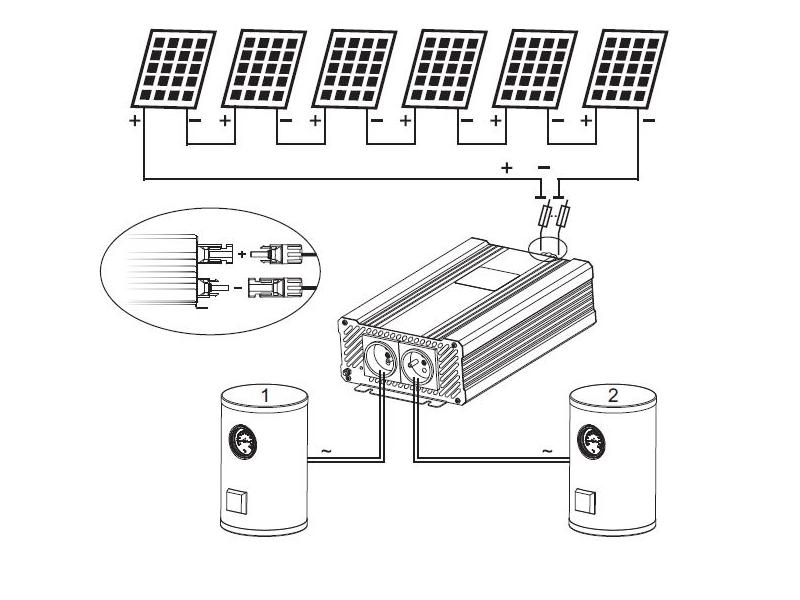

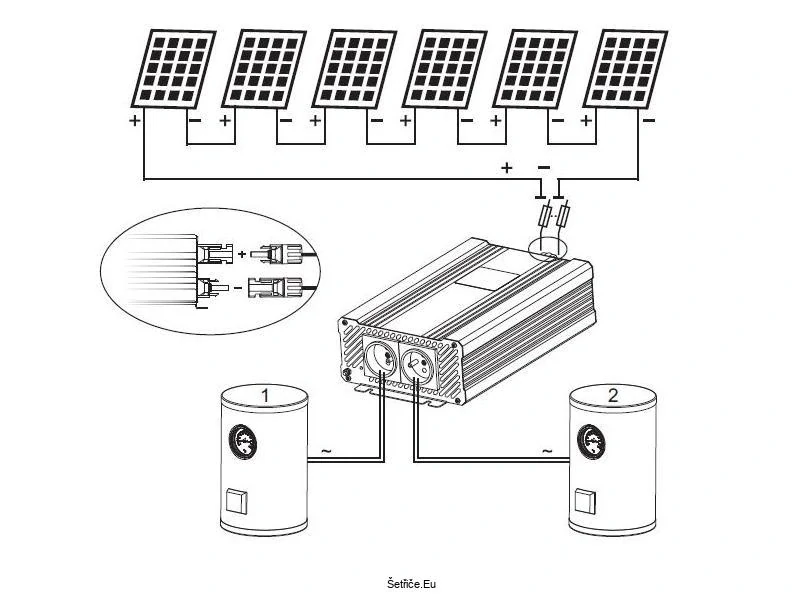

To vám umožní připojit dvě topná zařízení, například dva kotle, z nichž jeden bude topit jako první a druhý, když termostat prvního přestane přijímat energii z měniče. Díky implementované funkci MPPT se měnič automaticky přizpůsobí výkonu ohřívače a nastaví jeho pracovní bod tak, aby energie přijímaná ze systému fotovoltaických panelů byla maximální .

UPOZORNĚNÍ !!!    Topná zařízení s elektronickými regulátory lze napájet pouze z výstupu číslo 1 .
Výstup číslo 2 je určen pouze pro provoz topidel s bimetalickým termostatem  !!!!
( Bimetalický termostat je mechanické spínací zařízení regulující teplotu na základě rozpínání dvou spojených kovů s různou tepelnou roztažností. Při zahřátí se pásek prohne, čímž mechanicky rozepne nebo sepne elektrický kontakt. Používá se v žehličkách, toustovačích, bojlerech či pro spínání čerpadel ).

Tabulka zobrazená ve fotografiích, ukazuje způsob výběru optimálního ohřívačev závislosti na výkonu a napětí FV systému. Výběr optimálního ohřívače zaručuje nejvyšší účinnost FV systému pro ohřev vody.
Skutečný výkon 230V ohřívačů silně závisí na napětí FV systému, optimální ohřívače jsou označeny zeleně, příliš slabé oranžově a příliš silné červeně.









Technické parametry:

- vstupní napětí [VDC]: 120 až 350 (VDC)
- výstupní napětí [VAC]: 120 až 350 (VAC)
- maximální výkon: 4 kW
- funkce MPPT: ANO
- připojení FV panelů: sériové nebo sériově paralelní
- průběh napětí na výstupu: modifikovaný sinus
- VAC výstup č. 1: přednost
- VAC výstup č. 2: závislá
- ochrana pod / přepětí: ANO
- tepelná ochrana: ANO
- ochrana proti přetížení: ANO
- pracovní teplota: -25 °C ~ + 55 °C
- účinnost: > 97 %
- chlazení: Aktivní
- napájecí konektor: MC4

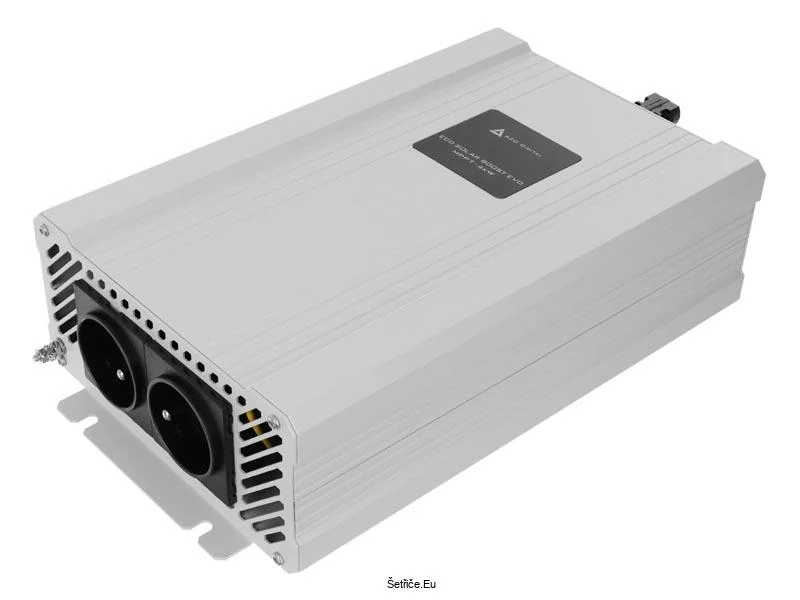

- výstupní zásuvka 230V: 2 x E (Fernch s kolíkem)
- materiál: Hliník
- stupeň krytí (IP): IP21
- rozměry dxšxv [mm]: 315 x170 x 80 mm
- váha (kg]: 1,9 kg


FV panely a bojler nejsou součástí balení !!!!!


* Maximální výkon systému je 3,5kW, střídač má prioritní výstup "1", který má vždy napěťový a závislý výstup "2", který se zapne, když není spotřebována žádná energie na výstupu "1" a vypne se, když výstup "1" znovu začne energii odebírat.
